FRPグレーチングを床に取り付ける際の施工図はありますか？
床への取り付けの際の施工図はこちらになります。

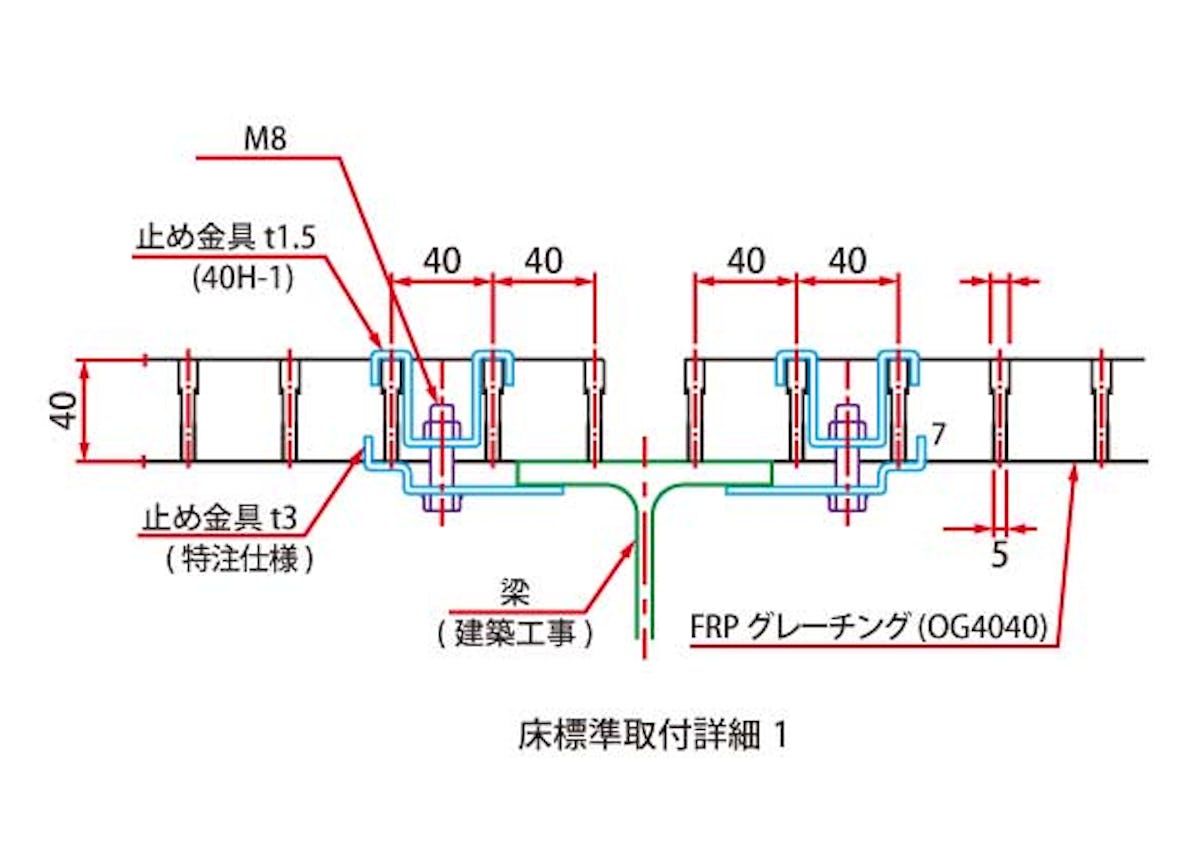

床標準取付詳細1

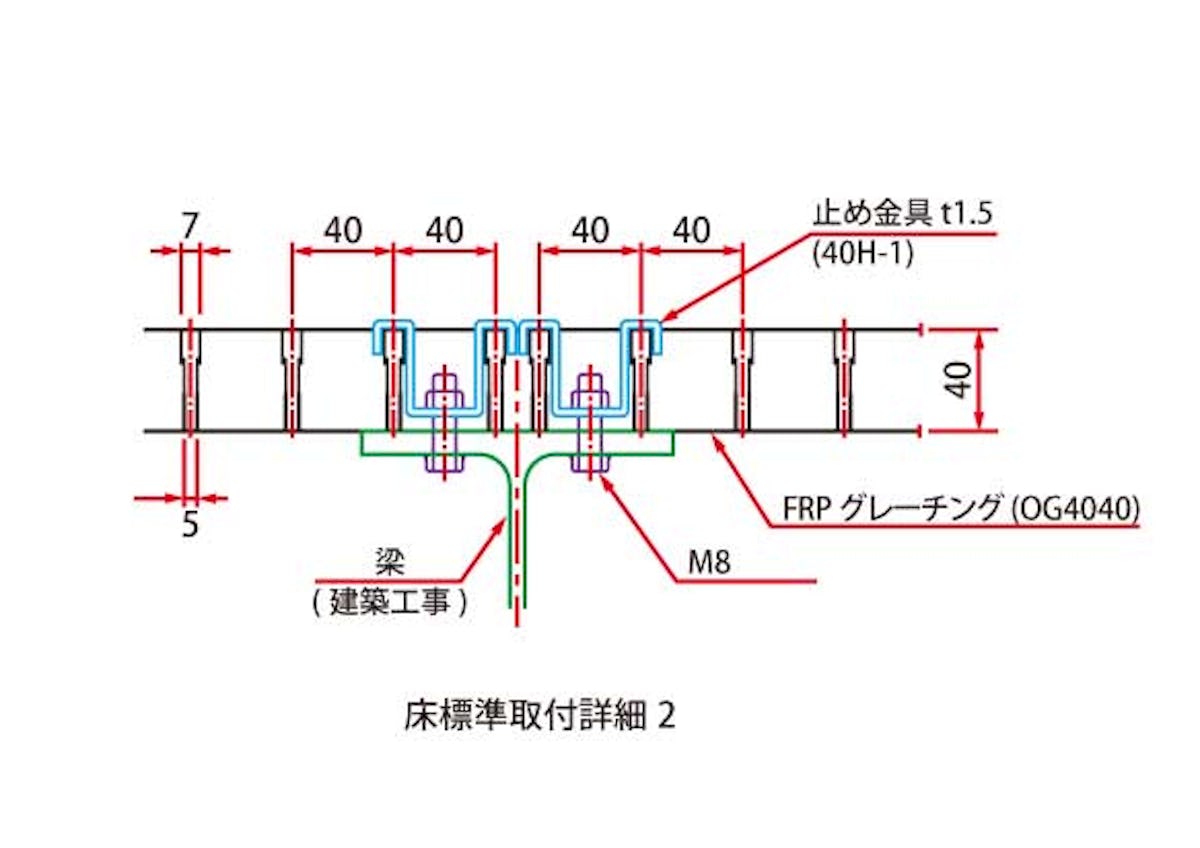

床標準取付詳細2

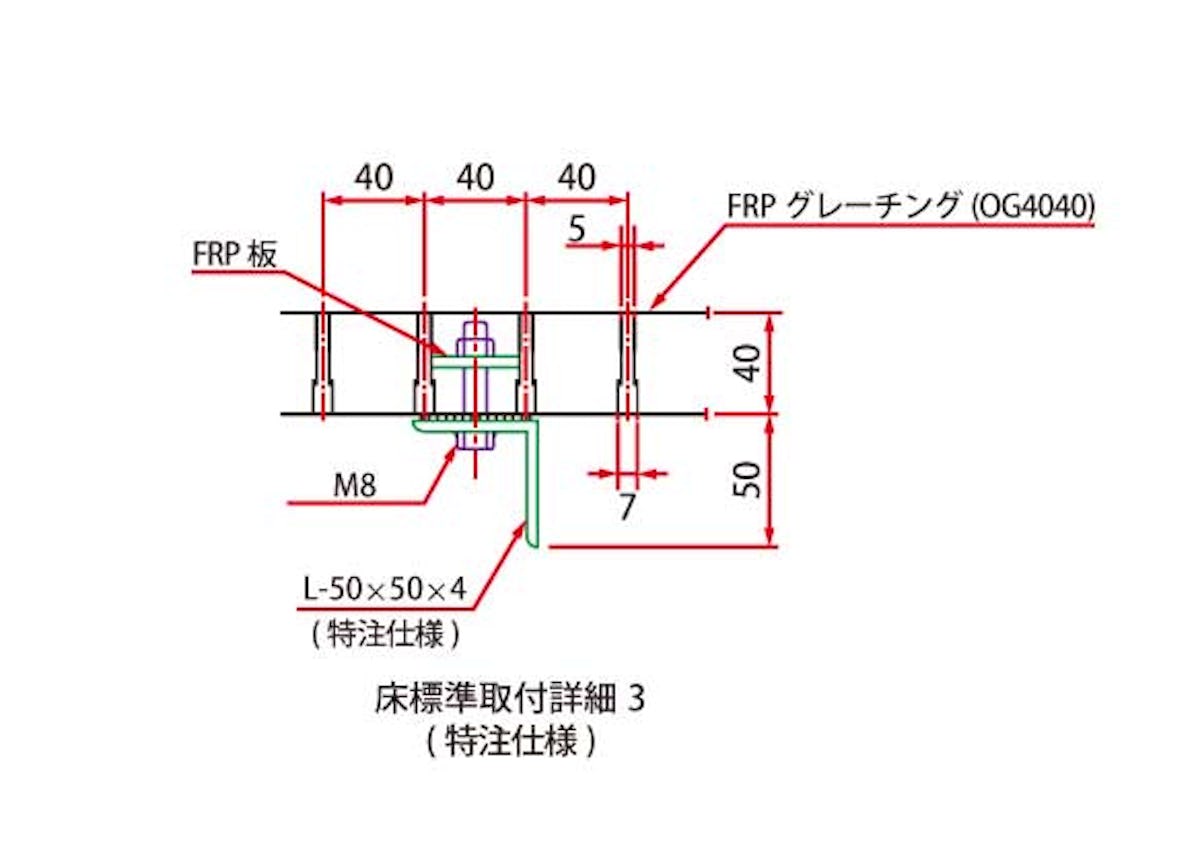

床標準取付詳細3 (特注仕様)
FRPグレーチングには、表・裏があります
| 表 | マス目が大きい方 |
|---|---|
| 裏 | マス目が小さい方 |
下図は、FRPグレーチングの図面例です。
コマブロックを用いて取り付けを行う際は、表(マス目が大きい方)からコマブロックを落として使用します。
※ 反対からコマブロックをつけようとした場合は、大きさが合わず、マス目の中にコマブロックが入りません。
